Conectarea liniei telefonice

Metoda de conectare diferă în funcţie de linia telefonică.

În cazul în care conexiunea este incorectă, imprimanta nu poate trimite/recepţiona faxuri. Conectaţi corect imprimanta.

Important

  • Nu conectaţi în paralel dispozitive de fax şi/sau telefoane (numai în S.U.A. şi Canada).

    Dacă sunt conectate în paralel două sau mai multe dispozitive de fax şi/sau telefoane, pot apărea următoarele probleme şi este posibil ca imprimanta să nu funcţioneze corespunzător.

    • Dacă ridicaţi receptorul telefonului care este conectat în paralel în timpul transmisiei sau recepţionării de fax, este posibil ca imaginea faxului să fie coruptă sau poate apărea o eroare de comunicare.

    • Este posibil ca servicii precum ID apelant, etc. să nu funcţioneze corect pe telefon.

    Dacă nu puteţi evita conexiunile în paralel, setaţi modul de recepţie la Mod prioritate tel. (TEL priority mode), cu rezerva că pot apărea problemele de mai sus. Veţi avea doar posibilitatea să recepţionaţi manual faxuri.

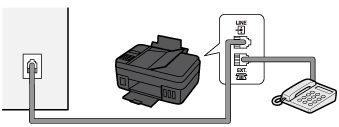

Conexiunea de bază (Conectarea cu linia telefonică generală)

Asiguraţi-vă că imprimanta este oprită, conectaţi un capăt al cablului de linie telefonică furnizat la mufa de linie telefonică de lângă marcajul „LINE” al imprimantei, apoi conectaţi celălalt capăt la mufa de linie telefonică de pe perete sau la mufa de linie telefonică a divizorului xDSL.

Când conectaţi telefonul la imprimantă, asiguraţi-vă că imprimanta este oprită, conectaţi un capăt al cablului modular la mufa pentru dispozitivul extern de lângă marcajul „EXT.” al imprimantei, apoi conectaţi celălalt capăt la mufa de linie telefonică a telefonului.

Important

  • Aveţi grijă să conectaţi linia telefonică înainte de a porni imprimanta.

    În cazul în care conectaţi linia telefonică atunci când imprimanta este pornită, opriţi imprimanta şi deconectaţi cablul de alimentare. Aşteptaţi 1 minut, apoi conectaţi linia telefonică şi fişa de alimentare.

Notă

  • Consultaţi Vedere din spate pentru poziţia mufei de linie telefonică şi a mufei pentru dispozitiv extern.

  • Înainte de conectarea unui telefon sau a unui robot telefonic, scoateţi capacul conectorului telefonului.

  • Pentru utilizatorii din Marea Britanie:

    În cazul în care conectorul dispozitivului extern nu poate fi conectat la mufa imprimantei, trebuie să cumpăraţi un adaptor B.T. pentru a vă conecta astfel:

    Ataşaţi adaptorul B.T. la cablul modular care conectează dispozitivul extern, apoi conectaţi adaptorul B.T. la mufa pentru dispozitiv extern.

Conectarea diferitelor linii

Această secţiune vă prezintă modul de conectare a diferitelor linii.

Acestea sunt exemple şi nu putem garanta că se potrivesc fiecărei condiţii de conectare. Pentru detalii, consultaţi manualul cu instrucţiuni furnizat împreună cu dispozitivul de reţea (dispozitive de comandă, cum ar fi un modem xDSL (Digital Subscriber Line) sau un adaptor terminal) pe care îl conectaţi la această imprimantă.

Notă

  • xDSL este termenul generic pentru tehnologia de comunicaţii digitale de viteză înaltă cu linii telefonice, cum ar fi ADSL/HDSL/SDSL/VDSL.

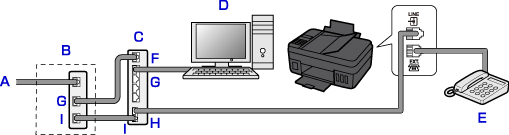

  • Conectarea la un telefon pe Internet

    1. Linie digitală de abonat

    2. Modem xDSL (este posibil ca divizorul să nu fie încorporat în modem)

    3. Ruter cu bandă largă compatibil cu telefonul pe Internet

    4. Computer

    5. Telefon sau robot telefonic

    6. Port WAN (Wide Area Network)

    7. Port LAN (Local Area Network)

    8. Port TEL

    9. Port LINE

    * Configuraţiile şi numele de porturi pot diferi în funcţie de produs.

    Notă

    • Când vă conectaţi la linia xDSL, selectaţi acelaşi tip de linie cu cel al liniei la care sunteţi abonat în Tip linie telefonică (Telephone line type).

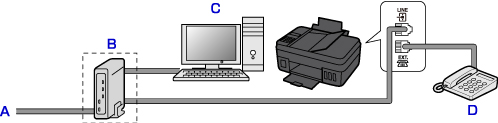

  • Conectarea la un xDSL

    1. Linie analogă de abonat

    2. Modem xDSL (este posibil ca divizorul să nu fie încorporat în modem)

    3. Computer

    4. Telefon sau robot telefonic

    Important

    • Când divizorul nu este încorporat în modem, nu racordaţi linia telefonică înaintea divizorului (pe perete). De asemenea, nu conectaţi divizoarele în paralel. Este posibil ca imprimanta să nu funcţioneze corespunzător.

    Notă

    • Când vă conectaţi la linia xDSL, selectaţi acelaşi tip de linie cu cel al liniei la care sunteţi abonat în Tip linie telefonică (Telephone line type).

  • Conectarea la o linie ISDN

    Pentru detalii referitoare la conexiunea şi setările ISDN (Integrated Service Digital Network), consultaţi manualele furnizate împreună cu adaptorul terminal sau cu distribuitorul pe linie comutată.
